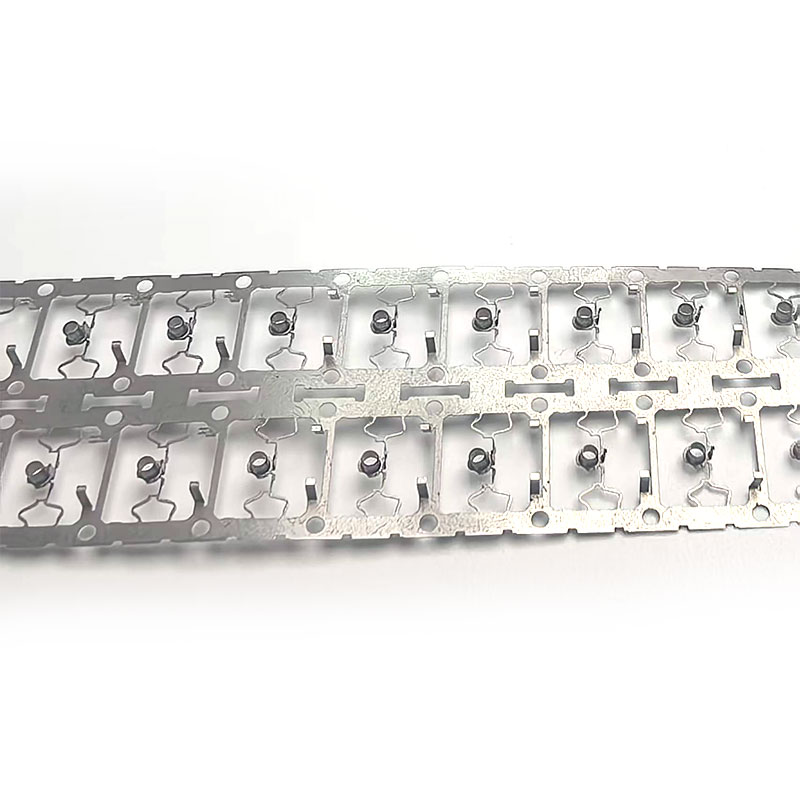

Elektroniska precisionsstämplingsdelarär viktiga för att producera kompakta, ledande och mycket exakta komponenter som används i kontakter, sensorer, bilelektronik och kommunikationsenheter.Qirenkombinerar precisionsstansning med EDM-teknik för att tillverka komplexa metallkomponenter med dimensionella toleranser ner till ±0,005 mm, vilket stödjer både prototyputveckling och högvolymproduktion.
När elektroniska produkter blir mindre, tunnare och mer integrerade behöver tillverkare metallkomponenter som kan bibehålla snäva dimensioner samtidigt som de levererar stabil ledningsförmåga, mekanisk styrka och pålitlig monteringsprestanda. Elektronisk precisionsstämpling ger ett effektivt sätt att forma terminaler, kontaktkomponenter, skärmningsdelar, fjäderelement och andra intrikata metallstrukturer i produktionsskala. Genom att kombinera EDM-formtillverkning, precisionsstämpling, intelligent inspektion och processkontroll tillhandahåller Qiren skräddarsydda lösningar för elektronik, fordonselektronik, medicinsk utrustning och kommunikationstillämpningar. Dess rapporterade ±0,005 mm dimensionella toleransförmåga, materialanpassningsförmåga och ytkvalitetskontroll gör precisionsstämpling lämplig för krävande elektroniska komponenttillämpningar.
Innehållsförteckning
- Varför är elektroniska precisionsstämplingsdelar viktiga?
- Vilka är de viktigaste fördelarna?
- Vilka material kan användas?
- Hur tillverkas precisionsstämplingsdelar?
- Var används de?
- Hur ska köpare välja en leverantör av precisionsstämpling?
- Vanliga frågor
- Slutsats
Varför är elektroniska precisionsstämplingsdelar viktiga?
Moderna elektroniska produkter är alltmer beroende av miniatyrmetallkomponenter. En anslutningsterminal, skärmningselement, kontaktfjäder, batterikomponent eller ledande stöd kan bara vara en bråkdel av storleken på en konventionell mekanisk komponent, men det kan direkt påverka prestandan för hela produkten.
Det är därför precisionsstansning är mer än att bara skära och forma plåt. Tillverkningsprocessen måste kontrollera dimensionsnoggrannhet, materialdeformation, grader, ytkvalitet och repeterbarhet. För elektroniska applikationer kan även en liten dimensionsavvikelse påverka kontakttryck, införingskraft, elektrisk ledningsförmåga, monteringsuppriktning eller produktens livslängd.
Enligt Qirens produktinformation kombinerar dess stämplingsoperation EDM-formbearbetning med precisionsstämpling och inspektionsteknologier. Företaget uppger att dess process kan uppnå toleranser så snäva som ±0,005 mm för lämpliga applikationer, inklusive komplexa delar, mikrohålskomponenter och ultratunna material under 0,1 mm.
Denna kombination gör precisionsstämpling särskilt värdefull när tillverkare behöver repeterbara komponenter i stora kvantiteter utan att offra dimensionell konsekvens.
Vilka är de viktigaste fördelarna med elektroniska precisionsstämplingsdelar?
1. Hög dimensionell noggrannhet
Precisionselektronikkomponenter kräver ofta noggrant kontrollerade dimensioner för att passa miniatyrenheter. Avancerad formdesign, EDM-bearbetning och kontrollerade stämplingsparametrar kan minska dimensionsvariationerna och förbättra konsistensen från del till del.
För anslutningsterminaler och andra ledande komponenter påverkar dimensionsnoggrannheten direkt matchningsprestandan. Konsekvent geometri hjälper tillverkare att upprätthålla förutsägbar införingskraft, kontaktpositionering och monteringskompatibilitet.
2. Komplex geometrikapacitet
Traditionella stämplingsprocesser kan möta begränsningar när komponenter innehåller djupa spår, skarpa hörn, stegade hål, smala sektioner eller andra intrikata detaljer. EDM-stödda verktyg kan hjälpa till att skapa mer sofistikerade formstrukturer för dessa krävande geometrier.
- Mikrohål och smala slitsar
- Avtrappade och försänkta strukturer
- Fina kontaktytor
- Skarpa vinkelfunktioner
- Ultratunna metallkomponenter
- Små fjäder och ledande strukturer
3. Effektiv massproduktion
När präglingsformen väl har utvecklats och validerats kan processen producera stora mängder konsekventa delar med relativt korta cykeltider. Detta gör precisionsstämpling särskilt attraktiv för elektroniktillverkare med stabila produktionsvolymer.
4. Bättre ytkvalitet
Yttillståndet är kritiskt för elektriska och mekaniska komponenter. Överdrivna grader, repor, deformation eller grova ytor kan skapa monteringsproblem eller negativt påverka konduktiviteten och slitstyrkan.
Qiren beskriver användningen av beröringsfri EDM-bearbetning och spegelbehandlingsteknik för krävande applikationer, med rapporterad ytjämnhet under Ra0,2 μm under tillämpliga bearbetningsförhållanden.
Vilka material kan användas?
Materialvalet bör baseras på konduktivitet, hållfasthet, korrosionsbeständighet, hårdhet, fjäderegenskaper, formningsbeteende, driftstemperatur och slutliga applikationskrav.
| Materialtyp | Typiska egenskaper | Potentiella applikationer |
|---|---|---|
| Kopparlegeringar | God elektrisk ledningsförmåga och formbarhet | Terminaler, kontakter, ledande komponenter |
| Rostfritt stål | Styrka, korrosionsbeständighet, hållbarhet | Elektroniska höljen, fjädrar, strukturella komponenter |
| Titan | Högt hållfasthet-till-viktförhållande och korrosionsbeständighet | Specialiserade elektroniska och medicinska komponenter |
| Höghårda legeringar | Slitstyrka och mekanisk stabilitet | Krävande precisionskomponenter och verktygsrelaterade delar |
Att välja rätt material påverkar också livslängden och produktionskostnaden. Material med hög hårdhet eller seghet kan kräva specialiserade verktygs- och bearbetningsstrategier, vilket gör ingenjörsanalys viktig före massproduktion.
Hur tillverkas precisionsstämplingsdelar?
Ett pålitligt precisionsstämplingsprojekt börjar normalt långt innan den första produktionskörningen. Komponentritning, materialspecifikation, toleranskrav, ytfinish, årlig volym och applikationsmiljö bör alla granskas under konstruktionsstadiet.
Steg 1: Produkt- och ritningsanalys
Ingenjörer utvärderar geometri, toleranser, materialtjocklek, formningsriktning, kritiska dimensioner och potentiella tillverkningsrisker. Tidig designanalys kan hjälpa till att identifiera egenskaper som kan skapa deformation, sprickbildning, överdrivna grader eller svårt verktygsunderhåll.
Steg 2: Precision Die Design
Stämplingsformen bestämmer hur exakt den slutliga komponenten kan formas. För komplexa elektroniska delar kan EDM-bearbetning användas för att skapa fina strukturer och högprecisionsformegenskaper.
Steg 3: Materialförberedelse
Den valda metallremsan eller plåten måste uppfylla erforderlig tjocklek, mekaniska egenskaper och yttillstånd. Materialkonsistens är särskilt viktigt när extremt snäva toleranser är involverade.
Steg 4: Stämpling och formning
Under produktionen passerar materialet genom kontrollerade stansningsoperationer för att uppnå skärande, bocknings-, stansnings-, formnings- eller progressiva egenskaper. Stabila processparametrar hjälper till att upprätthålla repeterbarhet genom hela produktionspartiet.
Steg 5: Dimensions- och ytinspektion
Inspektion verifierar kritiska dimensioner och upptäcker potentiella defekter. Qiren rapporterar att de använder tredimensionell mätutrustning, optisk inspektionsutrustning och hårdhetstestning som en del av sin kvalitetskontrollprocess. Batchkvalitetsrapporter kan också stödja produktionsspårbarhet och kundacceptans.
Var används de?
Elektroniska precisionsstämplingskomponenter används i flera branscher eftersom de kan kombinera små dimensioner med hög repeterbarhet och funktionssäkerhet.
Konsumentelektronik
Smartphones, bärbara datorer, bärbara enheter och andra kompakta produkter kräver miniatyrmetallkomponenter som passar exakt i begränsade inre utrymmen. Tillämpningar kan inkludera SIM-korthållare, Type-C-gränssnittskomponenter, kontaktterminaler och FPC-relaterade metallstrukturer.
Bilelektronik
Den ökande användningen av elektroniska styrsystem och elfordon har ökat efterfrågan på precisionsledande och mekaniska komponenter. Potentiella applikationer inkluderar batterirelaterade komponenter, reläfjädrar, terminaler, sensorkomponenter och elektriska anslutningssystem.
Medicinsk utrustning
Medicinsk utrustning kan kräva miniatyrkomponenter med kontrollerade dimensioner och pålitlig ytkvalitet. Precisionsstämplade metalldelar kan användas i mikroinstrumentkomponenter, enhetshöljen och andra specialiserade sammansättningar där dimensionell överensstämmelse är väsentlig.
Kommunikationsutrustning
Kommunikationsenheter och elektroniska enheter med hög densitet förlitar sig på exakta kontakter och ledande komponenter. Precisionsstämpling kan stödja produktionen av kompakta kontaktstrukturer som kräver konsekvent geometri under upprepad montering.
Hur ska köpare välja en leverantör av precisionsstämpling?
Att välja rätt leverantör är inte bara en fråga om att jämföra enhetspriser. För elektroniska precisionskomponenter kan verktygskapacitet, inspektionssystem, materialerfarenhet, ingenjörsstöd och produktionsskalbarhet ha en större inverkan på den totala projektkostnaden.
Innan du lägger en beställning bör köpare utvärdera följande punkter:
- Dimensionell förmåga:Bekräfta om leverantören konsekvent kan uppfylla de erforderliga toleranserna.
- Verktygsexpertis:Granska leverantörens formdesign, EDM, underhåll och optimeringsmöjligheter.
- Material erfarenhet:Se till att tillverkaren förstår vald kopparlegering, rostfritt stål, titan eller annat material.
- Inspektionsförmåga:Kontrollera om kritiska dimensioner kan mätas med lämplig CMM, optisk eller annan inspektionsutrustning.
- Produktionsskalbarhet:Se till att leverantören kan gå från prototyp- eller provpartier till stabil massproduktion.
- Kvalitetsdokumentation:Be om inspektionsrapporter och tydligt definierade acceptanskriterier.
- Ingenjörskommunikation:Ett lyhört tekniskt team kan minska onödiga verktygsrevisioner och produktionsförseningar.
Qiren uppger att dess stämplingsoperation stöder både provproduktion i små partier och tillverkning i större skala. Dess produktionsinformation belyser också en 3 000 kvadratmeter stor anläggning, mer än 50 anställda och ett FoU-team som representerar cirka 15 % av dess personalstyrka. Företaget rapporterar export till mer än 20 länder och regioner.
Vanliga frågor
Vad är elektroniska precisionsstämplingsdelar?
Elektroniska precisionsstämplingsdelar är exakt formade metallkomponenter som tillverkas genom precisionsstämplingsprocesser för elektroniska och elektromekaniska applikationer. De kan innefatta terminaler, kontakter, fjädrar, skärmningskomponenter, ledande stöd och andra miniatyrdelar.
Vilken tolerans kan precisionsstämpling uppnå?
Den uppnåbara toleransen beror på material, geometri, tjocklek, verktygsdesign och produktionsförhållanden. Qiren rapporterar dimensionella toleranser ner till ±0,005 mm för lämpliga precisionsstämplingsapplikationer. Faktiska toleranser bör bekräftas mot den specifika detaljritningen.
Kan komplexa elektroniska komponenter anpassas?
Ja. Anpassad precisionsstämpling kan utvecklas kring kundritningar, 3D-modeller, materialspecifikationer, dimensioner, toleranser, ytkrav och produktionsvolymer. EDM-stödd formtillverkning är särskilt användbar för invecklade strukturer som är svåra att tillverka med konventionella verktyg.
Vilka industrier använder elektroniska precisionsstämplingskomponenter?
Viktiga applikationsområden inkluderar hemelektronik, bilelektronik, medicinsk utrustning, kommunikationsutrustning, smarta hemprodukter och andra precisionselektronikenheter.
Hur kan jag begära en offert?
Att tillhandahålla en 2D-ritning eller 3D CAD-fil, materialinformation, årlig kvantitet, kritiska toleranser, krav på ytfinish och förväntat leveransschema kan hjälpa en tillverkare att utvärdera projektet och förbereda en mer exakt offert.
Slutsats
När elektroniska enheter fortsätter att bli mindre och mer sofistikerade, blir tillverkningsnoggrannheten allt viktigare. Elektronisk precisionsstämpling ger en praktisk kombination av dimensionell konsistens, komplexformningsförmåga, materialflexibilitet, ytkvalitet och skalbar produktion. Med EDM-stödda verktyg, kontrollerad stämpling och systematisk inspektion kan tillverkare producera miniatyrmetallkomponenter som uppfyller krävande elektroniska monteringskrav.
Qiren kombinerar precisionsformteknik, EDM-bearbetning, stämpling och inspektionskapacitet för att stödja skräddarsydda elektroniska komponentprojekt från verktygsutveckling till produktion. Om du köper metallkomponenter med hög noggrannhet för kontakter, bilelektronik, medicinsk utrustning, kommunikationsutrustning eller andra precisionsenheter,kontakta ossför att diskutera dina ritningar, material, toleranser, produktionsvolym och anpassade stämplingskrav.
