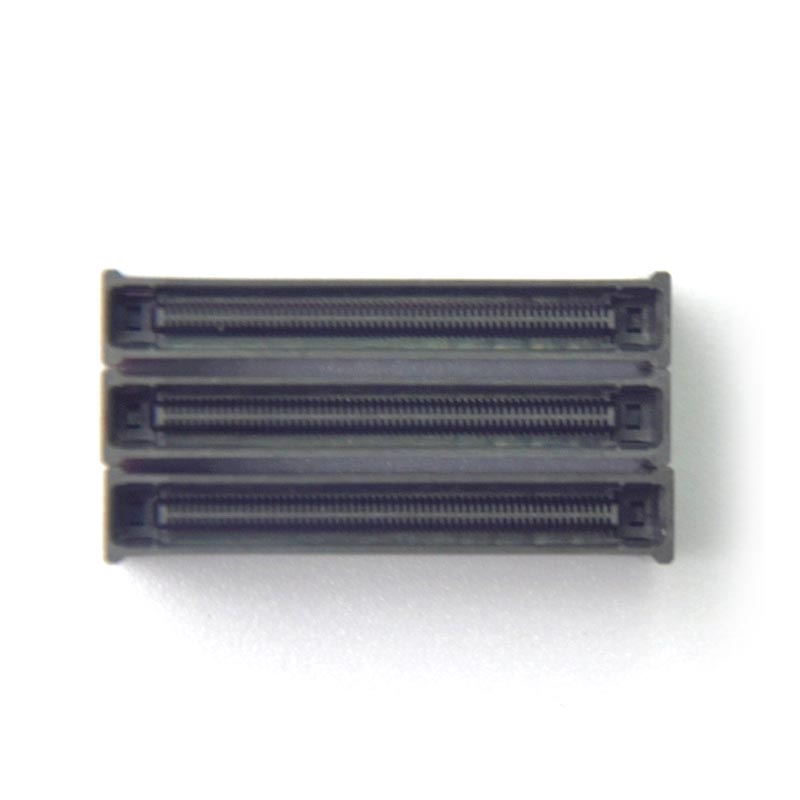

Artikelsammanfattning: Anslutningsformsprutningär en kritisk tillverkningsprocess för att producera exakta, hållbara plasthöljen och isolerande komponenter som används i elektroniska kontakter. Från materialval och formkonstruktion till dimensionell inspektion och produktionskonsistens, varje steg påverkar kopplingens prestanda.Qirenspecialiserar sig på gjutningslösningar för precisionskontakter, och erbjuder anpassade verktyg, precisionsbearbetning och tillverkningsstöd för applikationer inom fordonselektronik, hushållsapparater, industriell utrustning och andra elektroniska produkter. Att förstå processen hjälper produktdesigners och inköpsteam att fatta välgrundade beslut om kvalitet, kostnad och långsiktig produktionstillförlitlighet.
Anslutningsformsprutning är en tillverkningsprocess där smält termoplastmaterial sprutas in i en precisionskonstruerad formhålighet, kyls och matas ut för att skapa en färdig komponent. Det används ofta för att tillverka plasthöljen, terminalstöd, isolerande strukturer, skyddande skal och andra delar som krävs för elektriska och elektroniska kontakter.
Till skillnad från många allmänna plastkomponenter innehåller kontaktdelar ofta små öppningar, tunna väggar, invecklade låsfunktioner och tätt åtskilda terminaler. Dessa funktioner måste fungera tillsammans med metallkontakter och passande komponenter. Även en liten dimensionsavvikelse kan påverka montering, införingskraft, terminalinriktning eller elektrisk anslutnings tillförlitlighet.
Av denna anledning beror framgångsrik kopplingsformning på samordnad materialteknik, formdesign, maskininställningar och inspektionsprocedurer. Qiren tillhandahåller formsprutningslösningar för precisionskopplingar för kunder som söker anpassade plastkomponenter och verktyg för krävande applikationer.
Typiska tillämpningar inkluderar:
Precision är grundläggande för anslutningsprestanda eftersom det gjutna huset fastställer positionen och stödet för de ledande kontakterna. Dess dimensioner påverkar hur komponenterna passar ihop, hur terminalerna förblir säkrade och hur kontakten fungerar vid upprepad användning.
Flera faktorer gör precisionsformning mer krävande än många konventionella plastgjutningsapplikationer.
Anslutningsdelning, kavitetsdimensioner, låskonstruktioner och passande ytor måste överensstämma med de godkända tekniska ritningarna. Toleranser bör fastställas i enlighet med funktionskraven för varje komponent snarare än att tillämpa en onödigt snäv tolerans för varje funktion.
Plasthuset måste ge lämplig isolering för den avsedda driftsmiljön. Materialval, väggtjocklek, krypavstånd, spelrum och förekomsten av hålrum eller föroreningar kan påverka den elektriska säkerheten. Kraven bör utvärderas mot tillämpliga produktstandarder och driftsförhållanden.
Kontakthus kan uppleva införingskrafter, vibrationer, temperaturförändringar och upprepade sammankopplingscykler. Den gjutna komponenten måste behålla sin form och stödja terminalerna utan sprickbildning, överdriven deformation eller förlust av retention.
En framgångsrik prototyp är bara utgångspunkten. Tillverkare måste upprätthålla repeterbara dimensioner och funktionell prestanda över produktionspartier, formhåligheter och materialpartier. Stabil bearbetning minskar möjliga skrot-, omarbetnings- och monteringsavbrott.
Materialvalet påverkar formbarhet, krympning, värmebeständighet, isoleringsprestanda, mekanisk hållfasthet, fuktkänslighet och slutlig komponentkostnad. Det bästa hartset beror på kontaktens design och driftsmiljö.
| Material | Nyckelegenskaper | Potentiella applikationer | Överväganden vid urval |
|---|---|---|---|
| PBT | Bra dimensionsstabilitet och elektrisk isolering | Elhus och apparatkontakter | Utvärdera värmeexponering, krympning och fuktförhållanden. |
| PA (nylon) | Bra mekanisk styrka och seghet | Bil- och industrikontakter | Tänk på fuktupptagning och dess effekt på dimensioner. |
| LCP | Låg skevningspotential och lämplighet för mönster med fin stigning | Kompakta elektroniska och högdensitetskontakter | Kräver noggrann kontroll av materialflöde och formningsförhållanden. |
| PPS | Högtemperaturförmåga och kemikaliebeständighet | Specialiserade elektriska och industriella applikationer | Bedöm bearbetningskrav, kostnad och mekanisk design. |
| Glasfiberförstärkt harts | Förbättrad styvhet och minskad riktningskrympning i lämpliga formuleringar | Strukturella kontakthus | Fiberorientering kan påverka skevhet och dimensionell noggrannhet. |
Dessa material är inte utbytbara. Ingenjörer bör granska hartskvalitet, driftstemperatur, flamskyddskrav, dielektriska egenskaper, kemisk exponering och tillämpliga myndighetskrav innan de slutför en specifikation.
För ytterligare vägledning, utforska Qirens formsprutningslösningar för kopplingar och relaterade möjligheter för precisionsformtillverkning.
Ett pålitligt projekt för formsprutning av kopplingar följer ett strukturerat arbetsflöde. Sekvensen kan variera beroende på komponentgeometri, skärkrav, produktionsvolym och inspektionskriterier, men de väsentliga stegen förblir lika.
För kontakter som innehåller metallanslutningar kräver insatsens placering och kvarhållning särskild uppmärksamhet. Automatisk laddning eller montering av skär kan vara lämpligt för program med större volymer, förutsatt att utrustningen konsekvent kan upprätthålla komponentinriktning.
Designbeslut som fattas innan verktyget börjar kan förhindra kostsamma modifieringar senare. En granskning av design-för-tillverkbarhet bör överväga hur komponenten kommer att fyllas, kylas, matas ut, monteras och fungera i sin slutliga tillämpning.
Där det är praktiskt möjligt bidrar relativt jämn väggtjocklek till att främja konsekvent fyllning och kylning. Plötsliga tjockleksövergångar kan bidra till sjunkmärken, inre spänningar eller skevhet. Revben och utsprång bör utformas för att ge den erforderliga styrkan utan att skapa onödigt tjocka sektioner.
Portens placering påverkar fyllningsmönster, svetslinjeplaceringar, packning och ytutseende. I kopplingshöljen bör porten placeras med hänsyn till kritiska passytor, terminalfickor och mekaniskt belastade områden.
Lämpliga dragvinklar och väldesignade utkastningssystem hjälper till att frigöra gjutna delar utan att skada känsliga egenskaper. Det erforderliga draget beror på hartset, ytstrukturen, delens geometri och dimensionskrav.
För insticksgjutna kontakter måste metallklämmor förbli i de angivna positionerna under insprutning och kylning. Formstöd, skärbelastningsnoggrannhet, hartsflöde och termisk expansion påverkar alla det slutliga förhållandet mellan plasthöljet och metallkomponenter.
Användbara designpraxis inkluderar:
Kvalitetskontroll för kopplingsformsprutning bör ta hänsyn till både utseendet på den gjutna komponenten och dess funktionella prestanda. En del kan se acceptabel ut medan den fortfarande har terminal felinriktning, dimensionell drift eller otillräcklig mekanisk retention.
En praktisk inspektionsplan kan innehålla följande kontroller:
Vanliga defekter och deras potentiella orsaker inkluderar:
| Defekt | Möjlig orsak | Korrigerande tillvägagångssätt |
|---|---|---|
| Flash | Skiljelinjegap, för högt tryck eller slitage i formen | Inspektera verktygets skick och optimera bearbetningsinställningarna. |
| Korta skott | Otillräcklig fyllning, begränsat flöde eller otillräcklig ventilation | Granska grinddesign, ventilations- och påfyllningsparametrar. |
| Warpage | Ojämn kylning, materialorientering eller differentiell krympning | Förbättra kylbalansen och se över geometri och materialval. |
| Sjunka märken | Tjocka sektioner eller otillräcklig packning och kylning | Optimera vägggeometri och packningsförhållanden. |
| Terminalfeljustering | Insatsrörelse, verktygsvariation eller inkonsekvent belastning | Förbättra skärets placering, stöd och dimensionsverifiering. |
Acceptansgränser och testfrekvens bör definieras av produktspecifikationen, kundkrav och risknivå. För säkerhetskritiska eller högtillförlitliga applikationer kan ytterligare validering vara nödvändig.
Alla kontakter kräver inte samma verktygsinvestering eller inspektionsstrategi. Följande jämförelse illustrerar hur applikationskrav påverkar tillverkningsmetoden.
| Krav | Standardkontakt | Precisionskontakt |
|---|---|---|
| Geometri | Relativt enkla funktioner | Fina håligheter och komplexa detaljer |
| Toleransstrategi | Baserat på allmänna monteringskrav | Kritiska funktioner får snävare, funktionsbaserade gränser |
| Verktyg | Konventionell formkonfiguration där så är lämpligt | Mer krävande kontroll av kavitet, kylning, ventilation och inriktning |
| Inspektion | Visuella och dimensionella kontroller | Detaljerad mätning och ytterligare funktionsverifiering |
| Processrisk | Främst relaterat till fyllning och allmänna mått | Kan inkludera terminalposition, passform, skevhet och retention |
Skillnaden är inte bara en fråga om produktstorlek. En liten kontakt kan kräva mycket sofistikerad verktyg om den innehåller tätt placerade terminaler eller måste bibehålla exakt inriktning mot ett kretskort. Tekniska krav bör avgöra processen snarare än antaganden baserade på enbart utseende.
Att välja en leverantör innebär att utvärdera dess förmåga att omvandla tekniska krav till repeterbara produktionsresultat. En konkurrenskraftig offert är viktig, men verktygskvalitet, processstabilitet, kommunikation och teknisk support påverkar också den totala ägandekostnaden.
När du utvärderar en tillverkare av kopplingsformsprutning, överväg följande frågor:
Qiren Electronics fokuserar på precisionsformar av plast och skräddarsydda formsprutningslösningar. Enligt sin produktinformation lyfter företaget fram en nominell toleranskapacitet på ±0,01 mm, en rapporterad avkastning på upp till 99,2 %, tyskt formstål, formflödesanalys och MES-integrerad verkstadsledning. Dessa siffror bör bekräftas mot den specifika detaljgeometrin, materialet, mätmetoden och produktionsförhållandena under projektutvärderingen.
Qiren beskriver också stöd för mögeloptimering och uppgraderingar under det första året av mögelanvändning. Köpare kan diskutera dessa möjligheter tillsammans med kraven för sina egna kontaktkonstruktioner snarare än att förlita sig enbart på allmänna specifikationer.
För relaterad tillverkningsinformation, besök produktsidan Connector Injection Molding eller utforska Qirens webbplats för precisionsform och komponenttillverkning.
Den används för att tillverka plastkontakthus, isoleringskroppar, terminalstöd, skyddsskal och andra komponenter som kräver noggrann geometri och repeterbar produktion. Typiska tillämpningar inkluderar bilelektronik, hushållsapparater, industriell automation och konsumentelektronik.
Det finns inget enskilt bästa material för varje kontakt. PBT och nylon är vanliga val för många elektriska och mekaniska applikationer, medan LCP och PPS kan passa konstruktioner med krävande dimensionella eller termiska krav. Det slutliga valet beror på kontaktens driftsmiljö, elektriska specifikationer, mekaniska belastningar och kostnadsmål.
Uppnåbara toleranser beror på detaljens geometri, hartsbeteende, formkonstruktion, processstabilitet och mätmetoder. Qiren listar en nominell toleranskapacitet på ±0,01 mm för sitt precisionsformningserbjudande. Köpare bör bekräfta om denna tolerans är genomförbar för varje kritisk egenskap i deras specifika design.
Vanliga orsaker är olämplig materialhantering, dålig ventilation, felaktiga bearbetningsparametrar, ojämn kylning, mögelslitage och felaktig placering av skäret. En strukturerad designgranskning, kontrollerat processfönster och riskbaserad inspektionsplan kan hjälpa till att identifiera och minska dessa problem.
Ja. Insatsgjutning kan kapsla in eller stödja metallterminaler i ett plastkontakthus. Processen kräver lämplig skärpositionering, formstöd, materialkompatibilitet och verifiering av terminalinriktning och fasthållning.
Ja. Formsprutning är väl lämpad för repeterbar produktion i hög volym när verktyg, cykelförhållanden, materialhantering och inspektion är korrekt kontrollerade. Multikavitetsformar och lämplig automatisering kan förbättra produktionen, även om deras lämplighet beror på produktens komplexitet och efterfrågan.
Tillhandahåll 2D-teknikritning, 3D CAD-fil, avsedda harts- eller materialkrav, kritiska toleranser, årlig efterfrågan, förväntad servicemiljö och eventuella funktionella eller regulatoriska specifikationer. Förtydliga också om du behöver formtillverkning, formgjutna delar, insatsgjutning eller en kombinerad lösning.
Anslutningsformsprutning kombinerar precisionsverktyg, lämpligt materialval, kontrollerad bearbetning och applikationsspecifik kvalitetsverifiering. Varje beslut påverkar hur exakt en kontakt passar, hur tillförlitligt den stöder elektriska kontakter och hur konsekvent den kan tillverkas över tiden. Genom att tidigt identifiera kritiska dimensioner och fastställa tydliga inspektionskrav kan produktutvecklare minska defekter som kan undvikas och fatta mer välgrundade beslut om inköp.
Qiren erbjuder tillverkning av precisionskopplingsformar och skräddarsydda gjutningslösningar för elektronik, bilar, apparater och industriella applikationer. Om du utvecklar en ny koppling eller förbättrar en befintlig produktionsprocess,kontakta ossför att diskutera dina ritningar, materialkrav, verktygsspecifikationer och produktionsmål. Arbeta med Qiren för att utvärdera en praktisk tillverkningslösning anpassad till ditt projekts precision, kvalitet och leveransbehov.
