Inom modern metallbearbetning och bilindustrin,höghastighetsstämpelformarhar blivit ryggraden i precisionstillverkningen. Men vad är de exakt? En höghastighetsstämpelform är ett precisionskonstruerat verktyg som är utformat för att forma, klippa och bilda metallark i komplexa delar med extremt höga hastigheter. Till skillnad från konventionella formar, som främst fokuserar på att forma, kombinerar höghastighetsstämpelformar snabb prestanda med mikronivå noggrannhet, vilket möjliggör massproduktion utan att kompromissa med kvaliteten.
Dessa formar är viktiga för branscher som fordon, flyg-, elektriska komponenter, telekommunikation och konsumentelektronik, där precision och effektivitet dikterar lönsamhet.
Höghastighetsstämpelformar fungerar inom automatiserade produktionslinjer, med mekaniska eller servotpressar för att bilda material som rostfritt stål, aluminium, koppar eller kolstål i exakta specifikationer. Den höga cykelhastigheten - som ofta överstiger 400–1200 slag per minut - minimerar driftstopp, minskar materialavfallet och säkerställer konsistens i alla delar som produceras.
| Parameter | Beskrivning |
|---|---|
| Materiell kompatibilitet | Rostfritt stål, mässing, koppar, aluminium och kolstål |
| Stämplingshastighet | 400–1200 slag per minut |
| Toleransnoggrannhet | ± 0,002–0,005 mm |
| Hårdhet (mögelbas) | HRC 58–62 |
| Mögelbasmaterial | SKD11, DC53 eller Carbide Steel |
| Ytbehandling | PVD/TIN -beläggning för slitmotstånd |
| Livslängd | Över 10 miljoner slag per hålrum |
| Ansökningar | Terminaler, kontakter, skyddsfall, motoriska kärnor och elektroniska hus |
Denna tabell visar hur teknisk precision och materialvetenskap samlas för att skapa mögel som kan högvolymproduktion under krävande förhållanden.
Utöver ren prestanda minskar höghastighetsstampformar också driftskostnaderna. Deras robusta materialkomposition och slitstödda beläggningar förlänger verktygslivslängden och minimerar ersättningsintervall, vilket gör dem till en oumbärlig investering för företag som bedriver långsiktiga produktivitetsvinster.
Arbetsprincipen för en höghastighetsstämpelform kretsar kring synkroniseringen av rörelse, kraft och materiell deformation. Processen börjar med att en spole av metall rullas upp, rätas ut och matas kontinuerligt i en höghastighetspressmaskin. Stämpelformen - exakt inriktad inuti pressen - utför en serie åtgärder som stansning, blanking, böjning och bildning, beroende på önskad deldesign.
Varje sektion av formen spelar en specifik roll:
Punch and Die -avsnitt - Definierar formen och storleken på den slutliga komponenten.
Guide inlägg och bussningar - Håll anpassningen mellan stans och dö för konsekventa resultat.
Stripperplatta - tar bort metallremsan efter varje slag, förhindrar att sticka och deformation.
Pilotstiftsystem - säkerställer korrekt positionering under varje matningscykel.
Ejektmekanism - släpper den färdiga delen smidigt utan skador.
Hela operationen sker med hög hastighet med minimal vibration, stödd av datorstödd mögelsdesign (CAD/CAM) och trådskuren EDM-teknik, som möjliggör ultravin skärning och monteringstoleranser.
I höghastighetsproduktion spelar smörjning en viktig roll. Avancerade oljespray-system är integrerade för att minska friktions- och kontrolltemperaturen, vilket säkerställer stabil drift även under långvarig användning. Resultatet är en exakt bildad produkt som uppfyller strikta dimensionella och estetiska standarder - perfekt för intrikata komponenter som mobiltelefonanslutningar eller motorstatorkärnor.
Den viktigaste fördelen ligger i repeterbarhet. En väl utformad höghastighetsstämpelform kan producera miljoner identiska bitar utan dimensionell avvikelse, vilket sparar både tid och material. För företag som är beroende av hög produktivitet och konsekvent produktion blir denna teknik en hörnsten i deras tillverkningseffektivitet.
Frågan omvarförFöretag investerar i höghastighetsstämpelformar kan besvaras genom prestanda, precision och lönsamhet. Låt oss bryta ner det.
Höghastighetsstämpelformar fungerar med imponerande strokehastigheter, som drastiskt förkortar produktionscykler. Tillverkare kan mata ut tusentals identiska delar per timme med minimal manuell intervention.
Precisionsteknik säkerställer dimensionella toleranser så snäva som ± 0,002 mm. Sådan noggrannhet är avgörande för branscher som kräver felfri prestanda-från fordonssäkerhetskomponenter till delikata mikroelektroniska terminaler.
Med hjälp av material som SKD11 eller karbid, i kombination med ytbeläggningar som tenn eller CRN, uppnår dessa formar enastående hårdhet och slitmotstånd. Denna hållbarhet innebär färre underhållsstopp och längre livslängd.
Genom optimerad stämpellayoutdesign och effektiv häckning minimeras avfallsmaterial. Höghastighetsstämpel minskar också behovet av sekundär bearbetning eller efterbehandling, vilket ytterligare sänker produktionskostnaderna.
Eftersom varje slag följer den exakta programmerade vägen, garanteras produktens enhetlighet. Automatiserade inspektionssystem kan integreras i stämplingslinjen för realtidsövervakning och defektdetektering.
Moderna mögel använder energieffektiva servopresssystem som sänker kraftförbrukningen och minskar smörjmedelavfallet, i linje med gröna tillverkningsmål.
I en era där den globala konkurrensen kräver kontinuerlig förbättring innebär att man antar höghastighetsstampformar att uppnå snabbare leverans, förbättrad tillförlitlighet och förbättrad lönsamhet.
Att välja rätt form innebär mer än att bara matcha ett specifikationsblad-det handlar om att förstå dina produktionskrav, material och långsiktiga mål. Här är en professionell strategi för urval:
Om du producerar över en miljon delar årligen är en karbidbaserad mögel med hög slitmotstånd perfekt. För produktion av medelvolym erbjuder DC53 stålformar en utmärkt balans mellan prestanda och kostnad.
För intrikata komponenter som precisionskontakter eller elektroniska terminaler, välj progressiva formar med flera steg som integrerar flera stämpelåtgärder i en kontinuerlig process.
Se till att din mögel matchar pressmaskinens kapacitet - både när det gäller strokehastighet och tonnage. En missanpassning kan minska verktygslivslängden eller kompromissa delkvaliteten.
Fråga din leverantör om mögelunderhållsscheman, reglering av intervaller och tillgänglighet för reservdelar. Ett pålitligt servicenätverk efter försäljning utökar verktygslivslängden avsevärt.
Mögelproducenter av hög kvalitet använder CNC-bearbetning, trådskuren EDM och CMM-inspektion för att verifiera precision. Begär alltid mätrapporter för att säkerställa dimensionell noggrannhet före massproduktion.
Din mögelleverantörs expertis påverkar direkt produktionens tillförlitlighet. Välj ett företag med beprövad teknisk bakgrund, designförmåga och branschcertifieringar som ISO9001.
F1: Vilka typer av produkter kan göras med hjälp av en höghastighetsstämpelform?

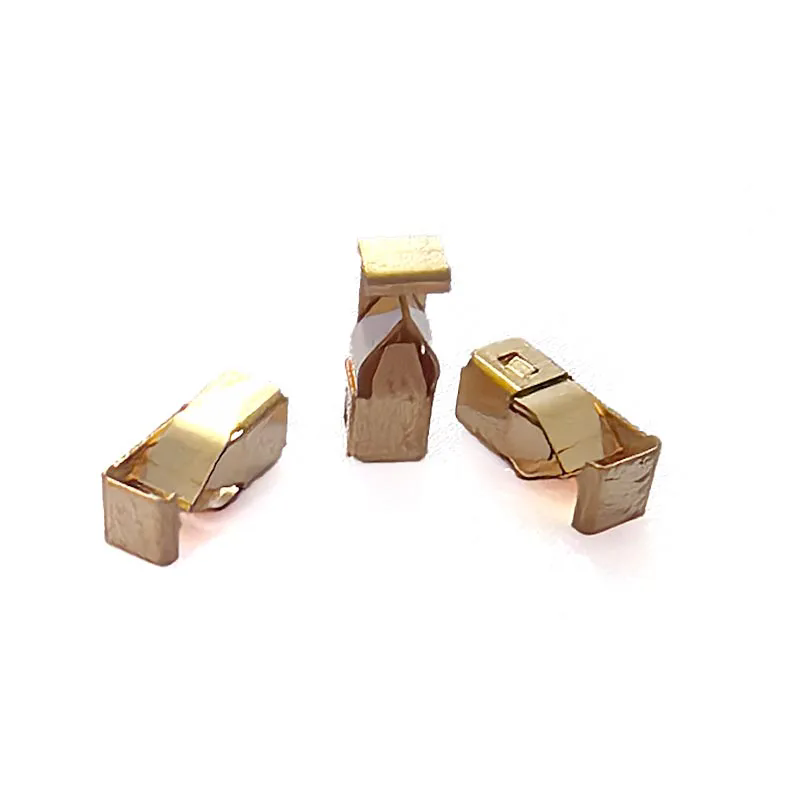

S: Höghastighetsstämpelformar är idealiska för att producera precisionskomponenter såsom elektriska terminaler, motoriska kärnor, metallsköldar, batterilanslutningar och bilsensorhus. Deras flexibilitet gör att de kan bilda både små och stora delar inom flera branscher.
F2: Hur ofta ska en höghastighetsstämpelform upprätthållas?
S: Underhållsfrekvens beror på materialhårdhet, driftshastighet och produktionsvolym. I allmänhet bör rutininspektion ske varje 200 000–300 000 slag, medan reglering eller del ersättning kan krävas efter 3–5 miljoner slag för att upprätthålla toppprestanda.
I dagens precisionsdrivna tillverkningslandskap står höghastighetsformar som grunden för snabb, pålitlig och kostnadseffektiv produktion. De ger industrier möjlighet att möta trånga tidsfrister samtidigt som de upprätthåller enastående noggrannhet och repeterbarhet.
Qiren, ett pålitligt namn inom mögeldesign och teknik, ger skräddarsydda höghastighetsstämpellösningar med stöd av avancerad produktionsteknologi och sträng kvalitetskontroll. Med ett engagemang för innovation och kundtillfredsställelse hjälper Qiren tillverkare att uppnå högre produktion, längre mögelliv och överlägsen prestanda över varje produktionssteg.
För mer information eller anpassade mögellösningar,kontakta ossidag för att diskutera hur Qiren kan höja din produktionseffektivitet och kvalitetsstandarder.
